Interface entrée sortie radio type 4 et PPMS ARKEON ATR001

Description

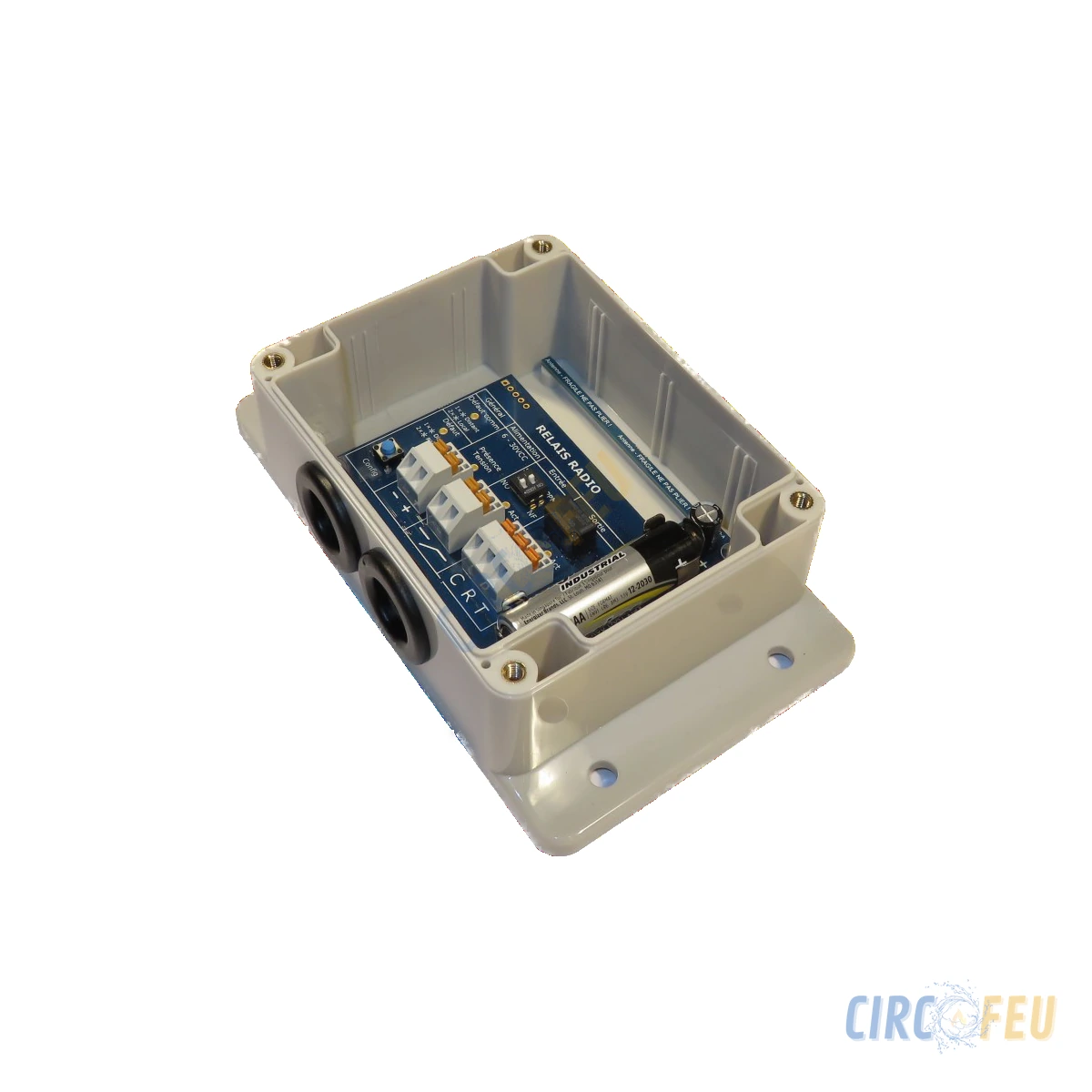

Interface entrée sortie radio type 4 et PPMS

L'interface ATR001 sert à faire dialoguer l'alarme radio ARKEON avec le reste du bâtiment. Son entrée, réglable en contact normalement ouvert ou normalement fermé, envoie une alarme sur le réseau quand un équipement extérieur bascule. Son relais, libre de potentiel, change d'état dès qu'une alarme est présente sur le réseau. Un commutateur la règle en mode incendie ou en mode PPMS.

Elle sert couramment à couper la musique d'ambiance à l'alarme, à reporter l'alarme vers un poste de gardiennage ou à raccorder un bouton existant. L'interface peut aussi être l'élément maître du réseau quand aucun déclencheur manuel ne s'y prête. Branchée sur une alimentation externe, elle bascule toute seule sur sa pile si le courant vient à manquer.

Caractéristiques techniques

• Référence fabricant : ARKEON ATR001
• Fonction : Interface radio une entrée, une sortie relais
• Mode : Incendie ou PPMS, au choix par commutateur
• Alimentation : Externe de 6 à 30 V continus, ou 1 pile alcaline LR6 (AA) en autonome
• Consommation : 25 mA au maximum sur l'alimentation externe
• Autonomie sur pile : 4 ans en conditions normales d'utilisation
• Entrée : 1 entrée, normalement ouverte ou normalement fermée
• Sortie : 1 contact libre de potentiel NO/NF, pouvoir de coupure 1 A sous 60 V continus ou 1 A sous 110 V alternatifs
• Transmission radio : Modulation LoRa dans la bande des 868 MHz, communications chiffrées AES 128
• Portée : 1 200 mètres en champ libre autour de l'élément maître
• Rôle sur le réseau : Maître ou esclave
• Dimensions : 153 × 91 × 55 mm
• Indice de protection : IP64
• Poids : 250 g avec pile, hors emballage

Questions fréquentes

À quoi sert l'interface ATR001 ?

Elle raccorde un équipement extérieur au réseau radio ARKEON. Son entrée déclenche une alarme sur un contact sec, son relais bascule pendant une alarme, par exemple pour couper une sonorisation ou prévenir un gardien.

L'interface ATR001 peut-elle être le maître du réseau ?

Oui. À défaut de déclencheur manuel, l'interface peut être déclarée maître et gérer le réseau. Un déclencheur maître offre en plus l'historique consultable par NFC.

Faut-il une alimentation électrique pour l'interface ?

Ce n'est pas obligatoire. Elle fonctionne quatre ans sur une pile LR6, ou sur une alimentation de 6 à 30 V continus avec bascule automatique sur la pile en cas de coupure.

Fiche technique

La fiche technique FT-ARK-ATR001 détaille la mise en œuvre et les vérifications périodiques. Télécharger la fiche technique (PDF)
